煤炭工業中的礦井綜合自動化控制系統主要由信息管理系統、礦井環境安全監測監控系統、生產設備自動控制系統及工業視頻監控系統等組成。礦井綜合自動化控制系統將礦井各生產環節包括瓦斯監控系統、計算機監控系統、工業視頻監控系統融為一體,地面中央調度控制室可實現對全礦井各生產環境和設備的監視和控制。管理層通過計算機即可隨時了解安全、生產、財務、人事、運輸?shù)雀鞣N信息,實現全礦井統一調度及統一管理。
根據礦井綜合自動化控制系統的技術需要,我公司推出千兆、百兆環網工業以太網交換機,能將礦井各類監控子系統集成到綜合自動化控制網絡平臺中,與企業信息管理系統實現無縫聯接。將生產、安全、管理等方面的信息有機地整合到一起,進行分析處理、統計、優化、發布,從而實現礦井“管、控、監”一體化及減員增效的目標。
二、產品應用

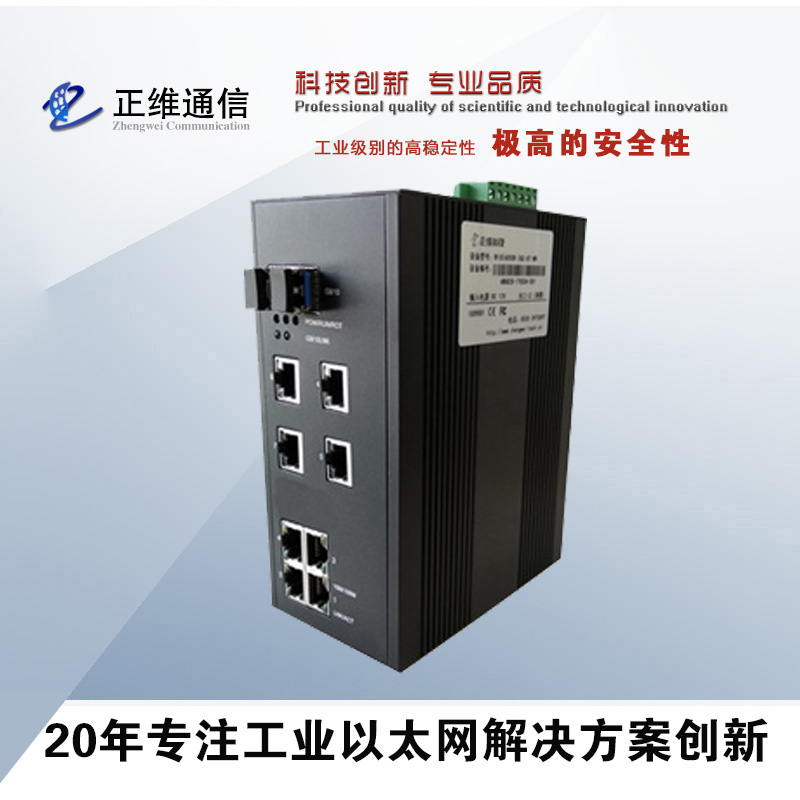

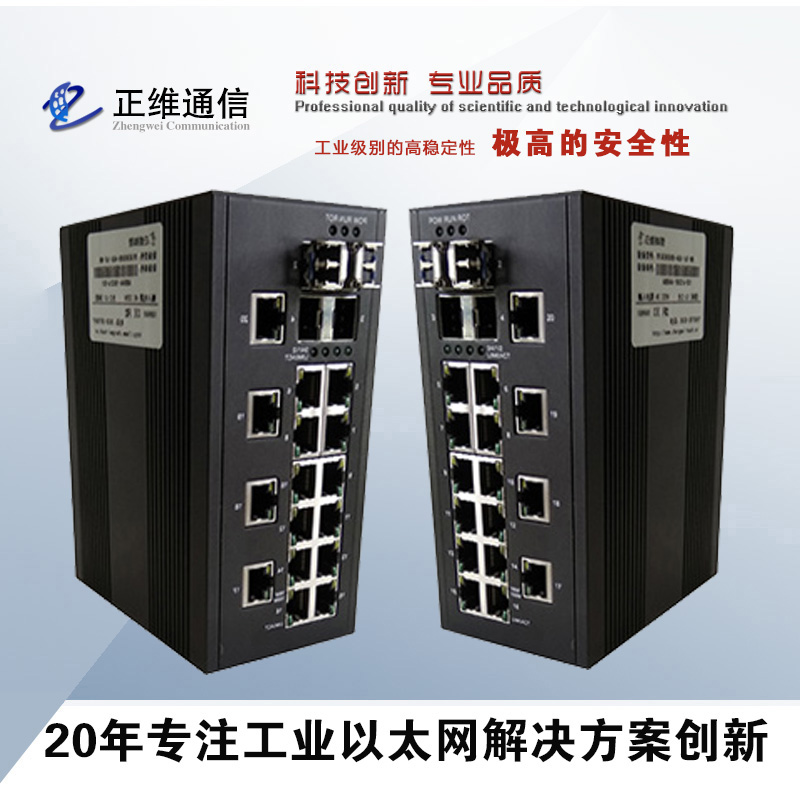

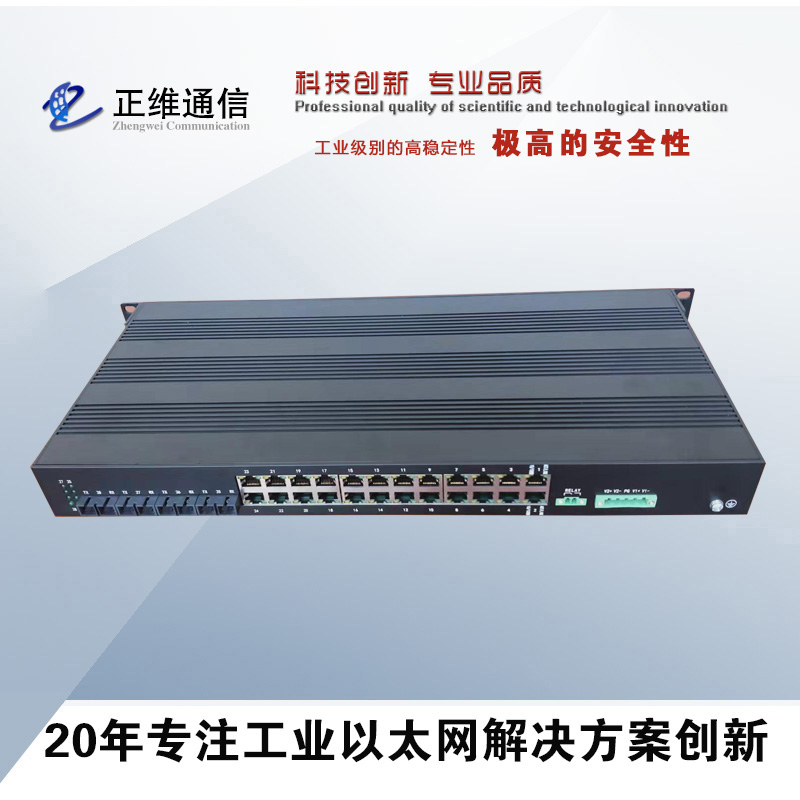

WISE6000、WISE8000、WISE9000等工業以太網交換機
三、方案說明及特點
本系統主要由地面監控主機、數據服務器、集成平臺軟件、千兆、百兆工業以太網交換機(防爆本安型)、防火墻、接入網關、監控站、控制器、傳輸光纜及雙絞線等組成。
集成接入的子系統有:
礦井安全監控系統、瓦斯抽放監控系統、通風機監控系統、礦井人員管理系統、礦井供電監控系統、主通風機在線監控系統、膠帶輸送機監控系統、井下排水自動控制系統、井下機車運輸信集閉系統、壓風機監控系統、選煤廠監控系統、調度大屏幕顯示、礦井移動通訊系統、煤礦產量調運系統、工業電視系統、提升監控系統、鍋爐房監控系統、束管監測系統、防塵噴霧系統、火災采煤工作面自動化系統等。
主要功能特點:
1)采用開放式的TCP/IP協議,兼容能力強,并支持CAN/RS485總線等多種信號接入及轉換,可方便接入礦井各種監控子系統;
2)具有強大的網管功能,如: VLAN劃分、IP地址設置、優先級控制、電源管理及端口狀態監視、流量控制等。
3)較強的信息集成能力,支持COM/DCOM組件、NETDDE、ActiveX控件、OPC、VBA、ODBC、FTTP等技術,無縫整合各子系統,實現信息共享和WEB查詢;
4)采用冗余環網和雙電源工作模式,某個節點和線路故障不影響整個平臺通訊,通過獨有的FAR-ring 協議控制其冗余的時間小于300ms;
5)傳輸介質支持光纖多模、單模、超五類雙絞線和普通雙絞線,滿足礦井巷道分支特點,結構靈活。
