環形骨干網利用SPANNING TREE特性構建城域范圍內的骨干，這種結構可以變形為網狀結構，適合于城域網上高密度的中心小區，形成容錯的重點骨干網絡。環形骨干網對IEEE.1Q及ISL網絡特性的支持，可以保證兼容于絕大多數主流的骨干網絡，如跨交換機的VLAN、TRUNK等功能。環形骨干網可為金融、、教育等行業組建寬帶虛擬專網。鏈形骨干網利用鏈形的聯接可以節省大量的骨干光線數量，適合于在城市的邊緣及所屬郊縣地區構造高帶寬低價位的骨干網絡，該模式同時可用于高速公路、輸油、輸電線路等環境。鏈形骨干網對IEEE802.1Q及ISL網絡特性的支持，可以保證兼容于絕大多數的骨干網絡，可為金融、、教育等行業組建寬帶虛擬專網。鏈形骨干網是可以提供圖像、語音、數據及實時監控綜合傳輸?shù)亩嗝襟w網絡。光纖收發器也稱光電轉換器，有電口轉光口，或網口轉光纖，或RJ45轉光纖，或以太網轉光口幾種。

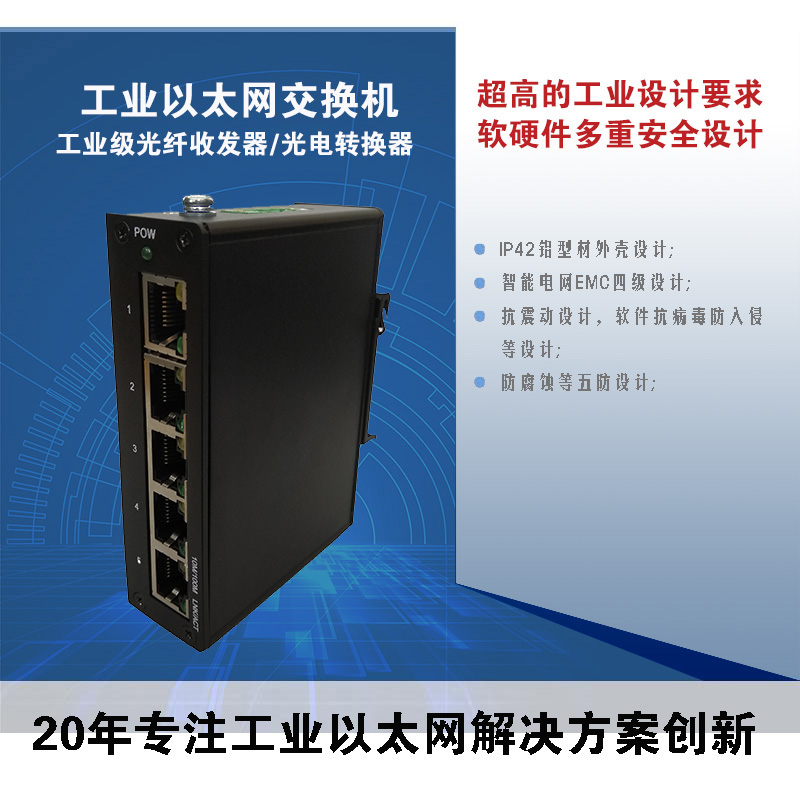

        WISE1000B-5T(1S2T/2S3T/1S4T)工業光纖收發器提供5個以太網電口，或2個10/100M電口和1個100M光口,或3個10/100M電口和2個100M光口, 或4個10/100M電口和1個100M光口10/100BaseT(X)。以太網接口位于設備的前面板，電口接口類型為RJ45。RJ45端口的引腳分布如圖定義，連接采用非屏蔽雙絞線（UTP）或屏蔽雙絞線（STP），連接距離不超過100m。100Mbps連接采用100Ω的5類線，而10Mbps連接采用的是100Ω的3、4、5類線。RJ45端口支持自動MDI/MDI-X操作，可以使用直通線連接PC或服務器，連接其它交換機或集線器。在直通線（MDI）中，管腳1、2、3、6對應連接；對于交換機或集線器的MDI-X端口，采用的是交叉線：1→3、2→6、3→1、6→2。MDI/MDI-X應用中的10Base-T/100Base-TX引腳定義如表所示。

         如果有關于光纖收發器的問題，歡迎咨詢煙臺正維通信。
